Тяжелосредный гидроциклон

  • Широкий диапозон крупностей исходных материалов, выскокий эффект сепарации, высокая точность сепарации
  • Варианты компановки многообразны
  • Новый способ загррузки, автоматический контроль над производством

Завод Синьхай предлагает четыре разных тяжелосредных гидроциклонов типа XC3Y, XC2Y, XC3W, XC2W,
для сепарации углей с разными указателями.Консультация

Тяжелосредный гидроциклон
  • Тяжелосредный гидроциклон
  • Тяжелосредный гидроциклон
  • Тяжелосредный гидроциклон
  • Тяжелосредный гидроциклон

Преимущества продукции

Максимальная крупность исходных материалов до 100мм, минимальная крупность загружаемых материалов до 0,5мм, высокая приспособленность

Тяжелосредные гидроциклоны разных моделей подходят для обработки материалов с разными крупностями пульп, максимальная крупнось загружаемых материалов до 100мм, намного снижаем времня на подготовительную раоботу перед сепарацией, повышает производительность тяжелых гидроциклонов. Одновременно внутри гидроциклона боольшие центробежные силы, что подходит для обработки материалов с мелкими крупностями, минимальная крупность загружаемых материалов до 0,5мм.

Сливной патрубок и песковая насадка регулируются, высокая точность сепарации

Во время работы тяжелосредного гидроциклона, суспензия второго циклона приходит от сгущения первого циклона, так что плотность сепарации второго циклона тесно связывает с плотностью первого циклона и диаметром песковой насадки. Так что при регулированиии переливного патрубка первого циклона и песковой насадки второго циклона, можно эффективно контролировать плотность суспензии второго циклона, таким образом, диапозон плотностей сепарации тоже регулируется, точность сепарации повышена.

Варианты компановки многообразны, удовлетворяет потребности разных клиентов.

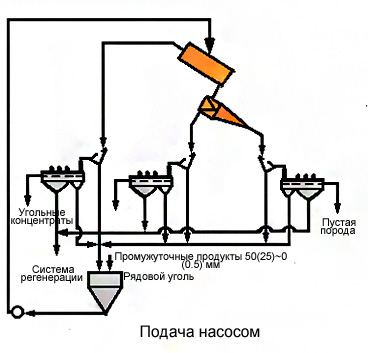

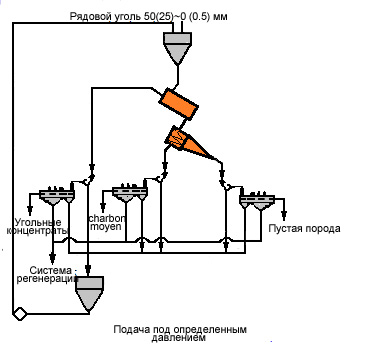

Тяжелосредный гидроциклон может быть размещен вертикально или горизонтально соглано требованиям кливентов. Одновременно у него два способа подачи: подачи под постоянным давлением и подача насосом. Подача насосом может снижает высоту помещения фабрики, упрощает производственный процесс, уменьшить инвестицию на инфраструктуру. Подача под постоянным давлением снижает износ трубопроводов, более тго, максимальная крупность загружаемых материалов не органичена, циркулирующий обьем снижаемя.

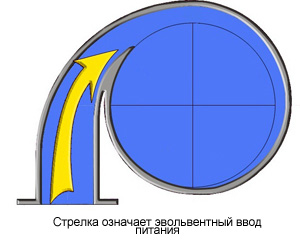

Эвольвентная подачи материалов, износ снижаеся.

Во время работы тяжелосредного гидроциклона, тангенциальная скорость жидкого тела высокая(4,4м/сек), большой износ деталей

Для того, что снизить износ проточных частей, тяжелосредный гидроциклон Синьхай использует эвольвентную подачу материалов, повышает стабильность жидкого тела в гидроциконе и эффект сепарации.

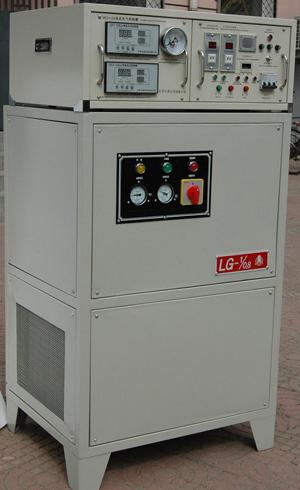

Автоматический контроль, высокая точность сепарации

При регулировании разгрузочного отверстия и камеры циклона трехпродуктового тяжелосредного гидроциклона может эффективно контролировать разгрузку пустых пород и промежуточных продуктов, удобно для производства и управления.

Между тем можно использовать автоматическую систему управления для автоматического контроля, обеспечивает стабильность пульп на входах циклона, намного повышает эффект и точность сепараци.

Часто задаваемые вопросы

Принцип работы тяжелосредного гидроциклона?
В процессе сепарации тяжелосредного гидроциклона, материалы и суспензия загружаются в гидроциклон по определенным давлением по тангенциальному направлению, образуется сильный вихревой поток; Жидкостный поток от входа циклона образуется наружный вихревой поток, движущий вниз; Около оси циклона обрузуется внутренний вихревой поток, движущий наверх. В связи с тем, что врутренний вихревой поток обладает отрицательным давлением, так что может всасывать воздух, образуется колонку воздуха. Концентраты угля в загружаемых материалах двигаются наверх и разгружаются через сливной патрубок, пустые породы двигаются вниз и разгружаются через песковую насадку.
Какие Факторы влияют на точность сепарации тяжелосредного гидроциклона?
Факторы, которые зависят от фактических технологических условий и самого оборуования для сепарации, например качества загружаемого угля, форма загружаемого отверстия циклона, диаметр и т.д.; Факторы, которые могут быть регулированы, например входное давление, обеьем загружаемых пульп, способ подачи материалов и т.д.

Технические параметры

В связи с тем, что состояние применения влияет на подбор гидроциклонов, наши профессиональные инженеры помогут вам подобать подходящие продукты.Техническая консультация

Завод Синьхай предлагает 4 вида тяжелосредных гидроциклонв для выбора клиентов.

Тяжелосредный гидроциклон типа XC3Y
Типоразмеры Диаметр(мм)Первый циклон Второй циклон Крупность загружаемого материала(мм) Давление при входе(МПа) Производительность(т/ч) Циркулирующий обьем среды(м3/ч)
XC3Y 500/350 500 350 ≤20 0.06-0.10 35-60 180-250
XC3Y 600/400 600 400 ≤30 0.08-0.12 50-90 250-370
XC3Y 710/500 710 500 ≤35 0.09-0.14 90-130 370-540
XC3Y 780/550 780 550 ≤40 0.10-0.15 110-160 540-650
XC3Y 850/600 850 600 ≤45 0.13-0.16 120-180 650-700
XC3Y 900/650 900 650 ≤50 0.15-0.18 160-200 740-840
XC3Y 1000/710 1000 710 ≤55 0.18-0.22 200-250 840-1050
XC3Y 1100/780 1100 780 ≤60 0.20-0.24 240-280 1050-1250
XC3Y 1200/850 1200 850 ≤70 0.22-0.28 300-380 1250-1600
XC3Y 1300/920 1300 920 ≤80 0.26-0.32 350-450 1600-1900
XC3Y 1400/1000 1400 1000 ≤90 0.30-0.40 450-550 1900-2300
Тяжелосредный гидроциклон типа XC3W
Типоразмеры Диаметр(mm)Первый циклон Второй циклон Крупность загружаемого материала(мм) Давление на входе(МПа) Производительность(т/ч) Цикулирующий обьем среды(м3/ч)
XC3W 500/350 500 350 ≤20 0.05-0.08 35-50 140-180
XC3W 600/400 600 400 ≤30 0.06-0.10 50-80 180-300
XC3W 710/500 710 500 ≤35 0.08-0.12 80-120 300-420
XC3W 780/550 780 550 ≤40 0.09-0.13 100-150 420-540
XC3W 850/600 850 600 ≤45 0.10-0.14 120-180 480-620
XC3W 900/650 900 650 ≤50 0.12-0.16 140-200 560-700
XC3W 1000/710 1000 710 ≤55 0.15-0.18 180-230 700-800
XC3W 1100/780 1100 780 ≤60 0.18-0.22 220-280 800-1100
XC3W 1200/850 1200 850 ≤70 0.20-0.28 260-350 1100-1400
XC3W 1300/920 1300 920 ≤80 0.22-0.30 320-400 1400-1600
XC3W 1400/1000 1400 1000 ≤90 0.28-0.38 400-500 1600-2000
XC3W 1500/1100 1500 1100 ≤100 0.30-0.40 500-600 2000-2400
Тяжелосредный гидроциклон типа XC2W
Типоразмеры Диаметр(mm)Первый циклон Второй циклон Крупность загружаемого материала(мм) Давление на входе(МПа) Производительность(т/ч) Циркулирующий обьем среды(м3/ч)
XC2W 350 350 ≤15 0.04-0.06 25-35 80-130
XC2W 500 500 ≤30 0.05-0.08 35-60 130-180
XC2W 600 600 ≤35 0.06-0.09 60-80 180-260
XC2W 710 710 ≤40 0.07-0.10 80-110 260-320
XC2W 800 800 ≤45 0.08-0.12 110-150 320-440
XC2W 900 900 ≤50 0.10-0.16 150-180 440-540
XC2W 1000 1000 ≤55 0.15-0.18 180-220 540-650
XC2W 1100 1100 ≤60 0.16-0.22 220-250 650-800
XC2W 1200 1200 ≤70 0.20-0.25 250-320 800-1200
Тяжелосредный гидроциклон типа XC2Y
Типоразмеры Диаметр(mm)Первый циклон Второй циклон Крупность загружаемого материала(мм) Давление на входе(МПа) Производительность(t/h) Циркулирующий обьем среды(m3/h)
XC2Y 350 350 ≤15 0.04-0.08 26-36 100-150
XC2Y 500 500 ≤30 0.05-0.10 36-60 120-180
XC2Y 600 600 ≤40 0.06-0.12 50-75 150-220
XC2Y 710 710 ≤50 0.08-0.12 70-140 210-400
XC2Y 800 800 ≤60 0.08-0.13 140-220 400-700
XC2Y 850 850 ≤60 0.09-0.13 220-280 700-880
XC2Y 900 900 ≤70 0.09-0.14 280-320 880-1050
XC2Y 1000 1000 ≤70 0.10-0.15 300-360 1050-1150
XC2Y 1100 1150 ≤80 0.10-0.16 350-420 1150-1300
XC2Y 1200 1200 ≤80 0.10-0.17 400-460 1300-1400
XC2Y 1300 1300 ≤90 0.10-0.18 460-540 1400-1600
XC2Y 1450 1450 ≤100 0.10-0.20 540-650 1600-2000
XC2Y 1500 1500 ≤100 0.10-0.20 650-740 2000-2300
